Si prodhues 200L 1000L Visual Plotësisht Automatik i Makinerisë Mbushëse, Somtrue gjithmonë vendos cilësinë në radhë të parë dhe optimizon vazhdimisht procesin e prodhimit dhe sistemin e menaxhimit të cilësisë. Ne kontrollojmë rreptësisht çdo lidhje për të siguruar që çdo makinë mbushëse plotësisht automatike vizuale 200L 1000L mund të përmbushë standardet më të larta. Ne i kuptojmë kërkesat e performancës dhe besueshmërisë së klientëve tanë, kjo është arsyeja pse ne jo vetëm investojmë burime të rëndësishme në Kërkim dhe Zhvillim dhe inovacion, por gjithashtu punojmë ngushtë me partnerët tanë për të siguruar që produktet tona plotësojnë nevojat e ndryshme të klientëve tanë.
(Pamja e pajisjes do të ndryshojë sipas funksionit të personalizuar ose përmirësimit teknik, në varësi të objektit fizik.)
Somtrue është një prodhues profesionist, i përkushtuar për t'u ofruar klientëve globalë produkte dhe shërbime më të mira. Makina jonë mbushëse vizive plotësisht automatike 200L 1000L jo vetëm që është pritur mirë në tregun vendas, por gjithashtu fitoi njohje të gjerë në tregun ndërkombëtar. Përmes përpjekjeve të pandërprera dhe inovacionit të vazhdueshëm, Somtrue vazhdon të përmirësojë nivelin e saj teknik dhe kapacitetin e prodhimit për të përmbushur nevojat në rritje të klientëve globalë. Besojmë se me përpjekjet dhe bashkëpunimin e të dyja palëve do të krijojmë një të ardhme më të mirë! Pavarësisht nëse është një klient ekzistues ose një partner i ri, ne presim që të rritemi së bashku me ju dhe të arrijmë sukses dhe arritje më të mëdha. Le ta përballojmë sfidën së bashku, të krijojmë vlerë më të madhe për klientët dhe të ndajmë zhvillimin dhe përparimin e industrisë!

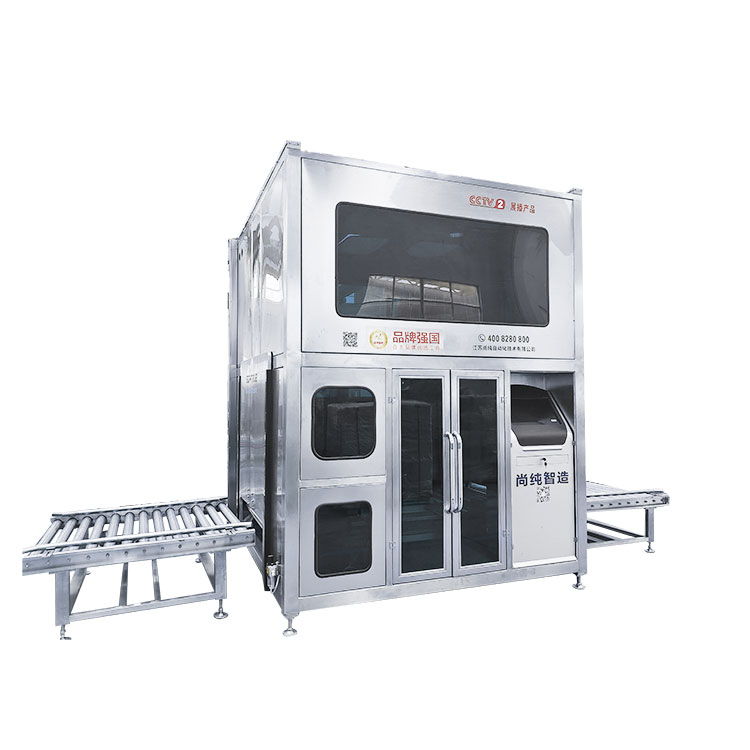

Një sistem paketimi inteligjent i projektuar posaçërisht për fuçi 200L në mjedis rezistent ndaj shpërthimit për ambalazhim me fuçi 200L (përfshirë tabaka). Duke përdorur grykën e kërkimit vizual, ai mund të realizojë paketimin automatik të fuçisë 200L të hapjes automatike, zhytjes automatike, mbushjes automatike të shpejtë, rrjedhjes automatike, mbulesës së fillit të mbylljes automatike dhe proceseve të tjera të tëra.
Pjesa kryesore e mbushjes miraton kornizën mbrojtëse të mjedisit, e cila mund të shikojë dritaren dhe automatikisht lëviz derën brenda dhe jashtë kovës, e cila mund të formojë një hapësirë të mbyllur kur mbushet. Pjesa e kontrollit elektrik të kësaj makinerie përbëhet nga kontrollues i programueshëm PLC, modul peshimi, sistem vizual etj., me aftësi të forta kontrolli dhe shkallë të lartë automatizimi. Me funksionin e mos mbushjes së fuçisë, nuk lejohet mbushja e grykës së fuçisë, për të shmangur mbetjet dhe ndotjen e materialeve, në mënyrë që integrimi elektromekanik i makinës të ketë qenë një performancë perfekte.
Parimi i punës së peshimit përdoret për të realizuar kontrollin e sasisë së mbushjes. Koha e hapjes së valvulës së mbushjes kontrollohet nga kontrolluesi i programueshëm PLC dhe materiali derdhet në (ose transportohet përmes furnizimit të pompës) në enë. Departamenti i mbushjes së kësaj makine realizon mbushje të shpejtë dhe mbushje të ngadaltë përmes tubacionit të dyfishtë të trashë dhe të hollë, dhe rrjedha e ngadaltë e mbushjes është e rregullueshme. Në kohën fillestare të mbushjes, tubacioni i dyfishtë hapet në të njëjtën kohë. Pas periudhës së mbushjes, cilindri i zhytjes ngrihet në pozicionin e grykës së fuçisë, tubacioni i papërpunuar mbyllet dhe tubacioni i hollë vazhdon të mbushet ngadalë deri në vëllimin e përgjithshëm të caktuar të mbushjes. Mbulesa automatike e rrotullimit kryhet në fund të mbushjes.
Pajisja ka një sistem peshimi dhe reagimi, i cili mund të vendosë dhe rregullojë volumin e mbushjes së shpejtë dhe të ngadaltë.
Ekrani me prekje mund të shfaqë njëkohësisht kohën aktuale, statusin e funksionimit të pajisjes, peshën e mbushjes, daljen kumulative dhe funksione të tjera.
Pajisja ka funksionet e mekanizmit të alarmit, shfaqjes së defekteve dhe skemës së përpunimit të shpejtë.
Linja e mbushjes ka funksionin e mbrojtjes së ndërthurjes, mbushja ndalon automatikisht dhe mbushja automatikisht kur mbushja është në vend.
Kjo makinë është e pajisur me të gjithë mbulesën, ana e vetme e kovës është e hapur, ruani ventilimin natyral; pjesa tjetër është strukturë e mbyllur, me dritare dhe e pajisur me ventilim të vogël për kontroll manual.
Kjo makinë është mbulesë plotësisht e mbyllur, me ndërfaqe presioni, mund të mikrokarikojë pajisjet, të zvogëlojë gazin e jashtëm në pajisje.
Lloji rezistent ndaj shpërthimit: | Exd ii BT4 |
Dimensioni i skicës (gjatësia, gjerësia dhe lartësia) mm: | 2400*2800*3000 |
Lloji i përshtatshëm i fuçisë: | Fuçi hekuri 200L (4 fuçi / tabaka) |
Gama e peshimit: | 0-1500 kg |
Saktësia e mbushjes: | ± 200 g (metër fuçi 200 L) |
Vlera e shkallës: | 200 gr |
Fuqia e furnizimit me energji elektrike: | AC380V / 50Hz; 10 kW |
Burimi i furnizimit me gaz: | Ndërfaqja 0,6 MPa; 1,5 m³ / orë: çorape φ 12 |

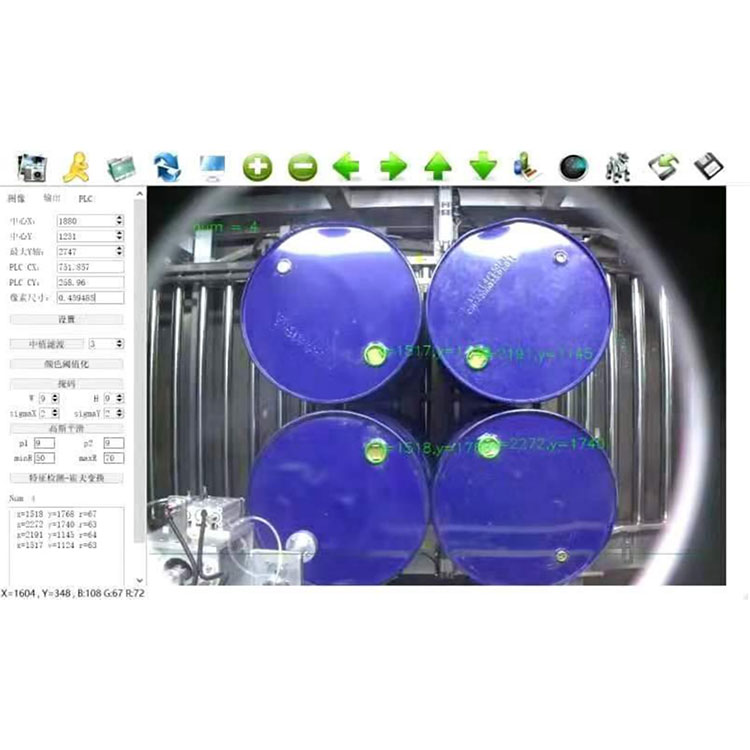

Vizioni: përdorimi i kamerës inteligjente industriale, i ngarkuar në kutinë e makinës së izolimit vizual të shpërthimit për të punuar. Nga kamera inteligjente dhe sistemi i lëvizjes së koordinatave të kontrollit PLC e drejton armën mbushëse në portën e tytës. Sistemi i lëvizjes së koordinatave 3 D: sistemi hekurudhor udhëzues dhe motori i ngadalësimit rezistent ndaj shpërthimit.
Funksioni kryesor:
Kërkimi automatik: pozicionimi vizual, kërkimi i sistemit të lëvizjes së koordinatave, mbushja e pikave të armës.
Mbushje sasiore automatike e shpejtë dhe e ngadaltë me dy shpejtësi: për të siguruar saktësinë e mbushjes dhe kapacitetin e prodhimit;
Formulari i mbushjes: mbushje në ose nën nivelin e lëngut;
Valvula e bazës pneumatike është gjithmonë e hapur, ngadalë shtoni kufirin e rrjedhës së pjesës së përparme - ngadalësoni shpejtësinë e rrjedhës së daljes së armës mbushëse;
Dizajni i filxhanit të lëngshëm - minimizon rrjedhjen e lëngut të mbetur pas perfuzionit;
Mbushje sasiore automatike dhe manuale - funksionim dhe mirëmbajtje e lehtë;
Funksioni automatik i peeling-kapërcen ndikimin e faktorëve të peshës jokonsistente të mbushjes së enës në saktësinë;
Mbushje sasiore e rregullueshme e pikës së vlerës, e përshtatur për diapazon të shumëfishtë peshash;
Diagnoza automatike, alarmi i defektit - përmirëson besueshmërinë e punës së sistemit;
Mbylle sigurie-kovë në vend, pistoleta spërkatës poshtë; mbushni kthimin e topit të tytës së armës;
Kontrolli i vetëmbylljes-testoni grykën përpara mbushjes;
Ruajtja e cilësimeve të produktit - mund të ruajë deri në një larmi produktesh të ndryshme vlerën e caktuar të peshës dhe parametrat përkatës të perfuzionit;
Zbulimi i tolerancës - zbulimi automatik i gabimit të mbushjes;
Ndërfaqe me ekran me prekje-kineze, vendosje intuitive, e përshtatshme.
Alarmi alarmi - I saktë deri në pikën e dështimit.
E gjithë linja përbëhet nga sisteme të shumta PLC, të cilat mund të kontrollohen të kontrolluara në mënyrë të pavarur dhe të ndërlidhen me njëri-tjetrin. Ai ka funksionet e vetë-inspektimit të sistemit, alarmit të shfaqjes së gabimeve, saktësisë, shpejtësisë, prodhimit, etj. Secili sistem ka ndërfaqen e tij njeri-makinë dhe të gjithë parametrat mund të operohen në ndërfaqen njeri-makinë. Siguroni një diagram të detajuar të rrjedhës së procesit të kontrollit të tubacionit dhe diagramin logjik.
Mund të ruajë llojin e materialit mbushës, grumbullin e sasisë, datën, peshën për fuçi, kohën e ruajtjes dhe funksione të tjera regjistrimi
Koka e armës mbushëse: në formën e bllokimit të jashtëm, do të zhytet automatikisht në grykën e tytës (në fund të tytës) gjatë mbushjes dhe do të ngrihet automatikisht pas mbushjes. Koka e armës mbushëse është një dizajn i zbrazët dhe materiali mund të pastrohet pasi koka e armës të jetë mbyllur për të parandaluar spërkatjen e materialit.
Pjesa e poshtme e kokës së armës mbushëse është e pajisur me një pllakë të lëngshme që zgjatet cilindrin. Pas mbushjes, koka e mbushjes ngrihet dhe pllaka e kullimit zgjatet për të parandaluar që materiali të ndotë trupin e paketimit dhe të linjës përcjellëse. Disku lidhës i lëngshëm është projektuar për çmontim me dorë, i cili mund të çmontohet pa mjete dhe është i përshtatshëm për pastrim.

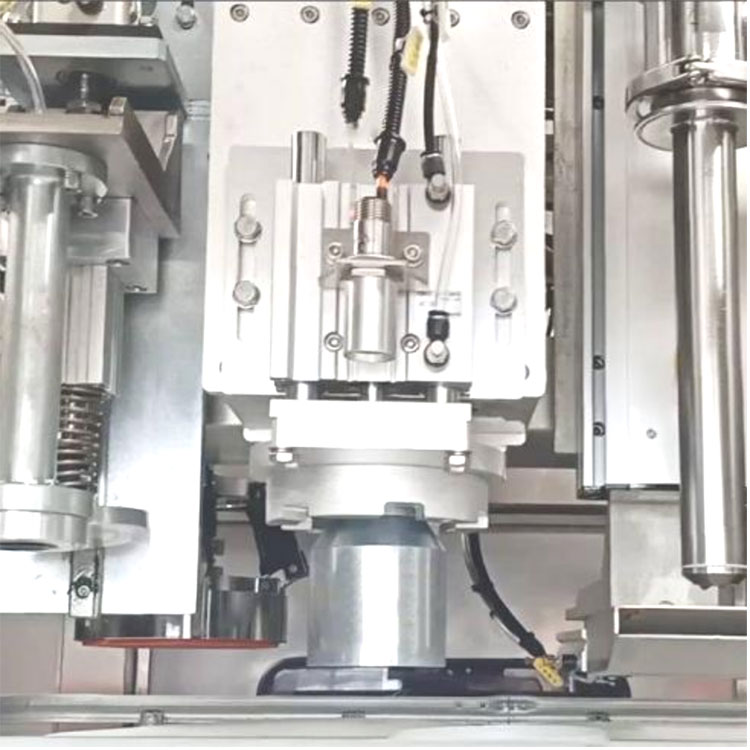

Kapak i hapur, pjesa e mbulesës rrotulluese: duke përdorur teknologjinë e patentuar të kompanisë, mund të paketojë kokën e kapakut rrotullues dhe sipërfaqen e fuçisë vertikale, dhe mund të jetë e lëmuar, e lehtë për të hapur kapakun dhe mbulesën e rrotullimit, mos e dëmtoni kapakun, mos e dëmtoni mbulesën , shkalla e vulosjes së ngushtë të kapakut është e lartë.

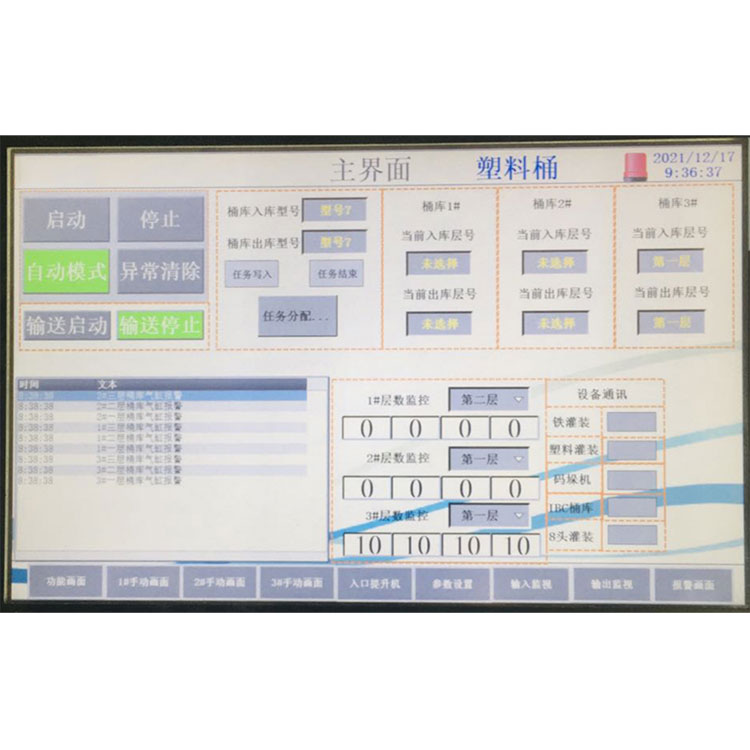

Vendosja dhe funksionimi i parametrave të mbushjes së materialit përmes funksionimit të ekranit me prekje, i thjeshtë dhe intuitiv, dhe me shfaqjen e temperaturës, diagnozën e gabimeve dhe alarmin, funksionin e shpejtë. Ka funksionin e programit të ruajtjes së kujtesës, mund të ruajë grupe të shumta parametrash dhe mund të shikojë të dhëna historike. Mund të llogarisë automatikisht devijimin e matjes dhe mund të emërohet për programe të ndryshme, të ndryshojë specifikime të ndryshme ose të ndryshojë kapacitetin e prodhimit, duhet vetëm të rregullojë parametra të ndryshëm, mund të përmirësojë efikasitetin e punës. Sistemi i peshimit miraton sensorin e markës së famshme amerikane për të siguruar saktësinë e mbushjes. Përveç kësaj, sistemi ka funksionin e mbrojtjes së vajit, dhe sensori është i përshtatshëm për t'u instaluar, hequr dhe riparuar.
Tabela e shkallës ka një funksion mbrojtës, kur koka e tytës së armës, koka e armës kthehet automatikisht. Dhe mbrohet me kohën maksimale të mbushjes.
ndërthurja e sigurisë
Bllokimi i sigurisë në sitin e furnizimit:
Instaloni butonin numër 1 dhe 2 gjatë ushqyerjes. Kur tabakaja vendoset dhe transportohet në pjesën e sipërme, shtypni butonin # 1 dhe më pas linja e montimit mbart shenjën nr.1 dhe ia dorëzon tabakanë pajisjes mbushëse nr.1.
Edhe një herë, kur tabaka vendoset dhe transportohet në tabaka, shtypni butonin Nr.2. Pastaj linja e montimit mbart shenjën nr.2 dhe ia dorëzon tabakanë pajisjes mbushëse nr.2.
Kur nr. 1 mbushje shkarkohet, linja e montimit do të mbajë shenjën nr.1 të përfundimit dhe nuk do të shkojë në pajisjen mbushëse nr.2 në stacionin tjetër.
Mbyllja e sigurisë së mbushjes:
satety dalje:
Kur hapet dera e sigurisë, ndaloni veprimin aktual;
Pasi mbyllet dera e sigurisë, hiqet kontrolli i hyrjes jonormale dhe mbushja vazhdon për të përfunduar funksionimin normal.
Bllokim zhytjeje:
Jashtë grykës së kovës së mbushjes, gjenerohet një alarm jonormal i presionit të ulët dhe koka e mbushjes ngrihet në pozicionin origjinal dhe zgjidhet me ndërhyrje manuale.
Mbushje mbipeshë:
Mbushja e provës së mbushjes jashtë orarit, e gjithë makina ndalon mbushjen, alarmin, ndërhyrjen manuale për t'u zgjidhur.
Alarmi i mbylljes së mbushjes
Kamera merr alarm jonormal
Alarmi jonormal i materialit hyrës dhe dalës
